Кран консольный из швеллера своими руками

Консольный кран - это удобное и практичное подъемное устройство, которое используется для перемещения грузов на ограниченном участке. Конструкция проста, но при этом обеспечивает высокую эффективность работы. Сделать кран консольный из швеллера своими руками можно даже в условиях небольшой мастерской, если соблюдать технологические требования и правила безопасности.

Назначение и преимущества

Главная задача консольного крана — облегчить подъем и перемещение тяжелых деталей, металлоконструкций, заготовок, оборудования и других грузов. Такие краны часто применяются в цехах, гаражах, складах, автомастерских, на производственных участках.

Основные преимущества:

• простота конструкции, сборки;
• минимальные затраты на изготовление;
• долговечность, надежность;
• возможность монтажа в ограниченном пространстве;
• легкость обслуживания, ремонта.

Кран консольный занимает минимум места, не требует массивных оснований и может быть установлен даже на небольшой площадке.

Классическая конструкция состоит из трех основных элементов:

• Стойка (опора) — вертикальный элемент, к которому крепится консоль.
• Консоль (стрела) — горизонтальная балка, изготовленная из швеллера, по которой перемещается таль (лебедка).
• Основание и крепление — обеспечивает устойчивость всей конструкции.

При самостоятельном изготовлении чаще всего применяют швеллер №10–20, в зависимости от предполагаемой грузоподъемности и длины стрелы.

Для работы с грузами до 500–1000 кг достаточно стрелы длиной 2–3 метра, выполненной из швеллера №14–16.

Материалы и комплектующие

Для сборки консольного крана понадобятся:

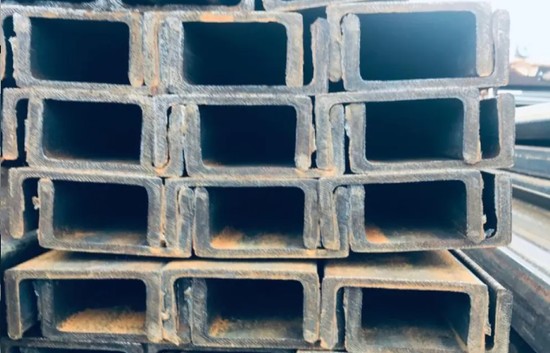

• швеллер (для стрелы);
• стальная труба или профиль (для стойки);
• стальная пластина (для основания и фланцевых соединений);
• электрическая или ручная таль (лебедка);
• подшипники или ролики для передвижения тали;
• болты, сварочные материалы, крепеж.

Для защиты металла после сборки рекомендуется покрыть конструкцию антикоррозийным грунтом и покрасить эмалью по металлу.

На сайте компании «Металл41» вы можете купить швеллер горячекатаный и гнутый по выгодной цене. Все товары сертифицированы, соответствуют высоким стандартам, что гарантирует их безопасность, долговечность. Мы осуществляем доставку по Москве, Московской области.

Изготовление крана из швеллера - пошагово

1. Проектирование. Перед началом работ нужно определить грузоподъемность, радиус обслуживания, способ крепления - напольный, настенный или поворотный. На основе этих данных выполняется чертеж с указанием всех размеров.

2. Подготовка материалов. Отрежьте швеллер нужной длины для стрелы и подготовьте стойку. При необходимости усиливайте швеллер дополнительными ребрами жесткости.

3. Изготовление основания. Основание можно сделать в виде металлической плиты толщиной 10–20 мм, закрепленной анкерными болтами к полу или фундаменту.

4. Сварка конструкции. Приварите стойку к основанию, затем закрепите консольную балку. Для поворотных моделей предусматривают подшипниковый узел или ось вращения. Все сварные швы должны быть выполнены качественно и проверены на прочность.

5. Установка тали. На швеллер монтируется роликовая тележка, по которой перемещается таль. Ролики должны свободно катиться без люфта и заеданий.

6. Проверка и испытания. Перед эксплуатацией обязательно проведите пробное испытание под нагрузкой 25–30 % выше номинальной. При необходимости усиливайте опорные элементы.

Виды консольных кранов

• Настенные - крепятся к стене или колонне, стрела может быть неподвижной или поворотной.
• Напольные (стационарные) - устанавливаются на основание, позволяют вращать стрелу на 180–270°.
• Передвижные - монтируются на колеса или рельсы, перемещаются по рабочей зоне.

Для гаражей и мастерских чаще всего выбирают поворотный кран с ручной талью, так как он прост в изготовлении и обслуживании.

---

Безопасность и эксплуатация

При изготовлении и эксплуатации консольного крана необходимо соблюдать технику безопасности:

• проверять целостность сварных соединений;
• не превышать допустимую грузоподъемность;
• не находиться под поднятым грузом;
• регулярно смазывать подшипники и проверять тросы.

Заключение

Сделать кран консольный из швеллера своими руками - вполне реально даже без промышленного оборудования. Главное - грамотно рассчитать нагрузку, использовать качественные материалы, соблюдать правила монтажа. Такая конструкция значительно упростит выполнение погрузочно-разгрузочных работ, повысит производительность, безопасность в мастерской или цехе.

При желании можно усовершенствовать систему, добавив электрическую таль, ограничитель поворота, стопоры, страховочные элементы. Самодельный кран, выполненный из прочного швеллера, прослужит долгие годы, оставаясь надежным помощником при работе с тяжелыми грузами.
